Автоматический выключатель, ДИФ автомат или УЗО на варочную панель электроплиты — что ставить и как

Мало выбрать функциональную, удобную и красивую электроплиту. Ее еще нужно правильно подключить и обезопасить от возможного короткого замыкания, перегрузки или токов утечки Ведь современные плиты, предоставляя возможности для кулинарных экспериментов и помогая нам почувствовать себя Джейми Оливером и Аленом Дюкассом одновременно, стали довольно мощными приборами, сопоставимыми с промышленным оборудованием.

И требуют внимательного подхода к безопасному подключению и использованию. Мы расскажем, какими простыми и доступными методами нужно защитить варочную поверхность от возможных проблем с электричеством.

Что скажет ваш электрик

Советы профессионального электромонтера, если Вы обратитесь к нему за консультацией, будут вращаться вокруг следующих понятий: «автомат», «диф», «узо». Если у Вас нет специальных знаний об устройствах защиты электрических бытовых приборов, это может вызвать некоторую растерянность.

Если доверяете мастеру, но хотите все-таки вникнуть в проблему и ее решение, давайте разберемся со способами защиты электроплиты «на пальцах».

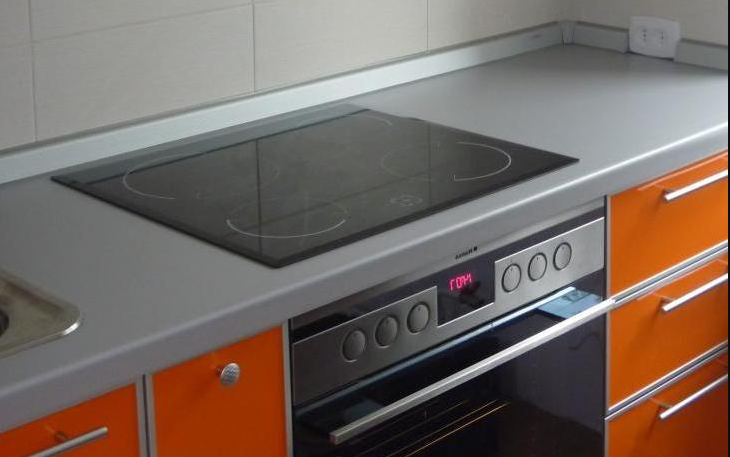

Отдельная электролиния для новой плиты

Начнем с того, что для подключения современной варочной поверхности с их средними мощностями 6-10 кВт придется вести отдельный силовой кабель прямо от электрощитка. Еще один отдельный для электрической духовки. Причем это должен быть медный кабель сечением не менее 4 кв. мм. Марка может быть ПВС, но чаще всего используют ВВГ.

Линию подключения плиты рекомендуется оборудовать автоматическим выключателем. Это важное и нужное устройство, которое немедленно отключит питание варочной поверхности в случае возникновения таких опасностей, как короткое замыкание или недопустимая перегрузка сети. Ставится электриком в квартирный щиток. Только нужно правильно определить значение номинального тока.

Как подобрать «автомат» для варочной поверхности

Номинал автоматического выключателя рассчитывается просто. Допустим, Ваша электроплита имеет максимальную мощность подключения 6 кВт (Вы узнаете эту цифру из технической документации к прибору).

Вам понадобиться узнать ее максимальный ток потребления. Делим мощность на вольтаж сети:

6000 Вт/220 В = 27,27 А.

Понадобится добавить 20% запаса:

27,27 А + 20% = 32,7 А.

Выбрать автоматический выключатель нам нужно того номинала, который ближе всего к полученной цифре. Некоторые магазины электротехнических товаров облегчают задачу неопытному покупателю: например, в онлайн-каталоге магазина «Аксиом Плюс» в разделе «Автоматические выключатели» размещен фильтр по основным характеристикам, в том числе по номинальному току.

Смотрите: самый близкий к нашей цифре 32,7 А номинал 32 А. Ставим галочку на этом поле и получаем предложения аккурат для нашей плиты — стоимостью от 40-45 грн. Европейского производства Schneider Electric (Франция) — от 67 грн.

С чем не справится автоматический выключатель

Поставить автомат на плиту самая разумная идея. Однако полной безопасности это все-таки не обеспечивает. В бытовых электросетях существует еще одна потенциальная угроза, не входящая в область задач автоматического выключателя. Это дифференциальные токи, которые могут привести к поражению человека электричеством или пожару. К сожалению, автомат не спасет, если коснешься оголенного провода или корпуса бытовой техники с пробоем.

Такие риски предупреждают отдельные устройства защиты.

УЗО против токов утечки

Самый опасный вариант, когда дифференциальный ток, возникающий из-за проблем с изоляцией токопроводящих частей, проходит через тело человека. Устройства защитного отключения (УЗО) мгновенно обесточат участок сети, на который установлены, при обнаружении такой утечки.

Поэтому, даже если в щитке на электроплиту у Вас уже установлен автоматический выключатель, лучше поставить еще и УЗО. Тогда, если на линии возникнет утечка тока, сработает оно, а если сверхтоки — автомат.

Как его подобрать:

  1. значение номинального тока выбирайте на ступеньку выше, чем для автомата. Для рассматриваемой нами ситуации это минимум 40 А;
  2. важный показатель — чувствительность срабатывания. Выбирайте для варочной поверхности 30 мА, этого хватит для защиты человека. Есть более высокочувствительные на 10 мА, но они могут ложно срабатывать, выключая плиту без надобности и мешая готовить;
  3. по типу остановите выбор на УЗО маркировки «А», которое сработает даже на дифференциальные токи, возникающие внутри прибора.

Для нашего примера уже в другом разделе видим, что стоимость подходящего УЗО на 40 А, 30 мА и типа А обойдутся от 360 грн., а европейского производства от 410 грн (модель Schneider Electric EZ9R34240 Easy9, 2P, 30мА, 40A).

Устройства «2 в 1»

Для полноты картины нужно еще рассказать про дифференциальный автомат. Это устройство, комбинирующее защитные функции автоматического выключателя и УЗО. Корпус дифа при этом компактнее, что облегчает монтаж в электрощиток.

Как выбирать дифавтомат: значение тока утечки выбирайте как для УЗО, а номинального — как для автоматического выключателя. В нашем случае: 30 мА и 32 А. На этой странице отфильтруем по заданным параметрам: обойдется это от 250-300 грн, а для товаров made in Europe от 478 грн (модель Easy9 1P + N, 32A EZ9D34632 Schneider Electric).

Сравним стоимость вариантов

Давайте посмотрим, во сколько обойдутся 2 альтернативы (на примере обозначенных цен на устройства серии Easy9 от Schneider Electric):

  1. Автомат плюс УЗО: 67 грн + 410 грн = 477 грн,
  2. Дифавтомат 478 грн.

Как видите, по цене совершенно идентично. Для других производителей и серий соотношения могут колебаться в ту или иную сторону, но приблизительно затраты равны. Как и задачи обоих вариантов.
Итого: выбираем «по степени готовности»

Ваша плита правильно установлена, запитана отдельным кабелем и оснащена автоматическим выключателем соответствующего номинала, но защиту от токов утечки тоже хочется поставить?

Самый простой с точки зрения логики и монтажа способ — дополнительно приобрести УЗО. Подключается оно в щиток сразу же после автомата, последовательно в одну линию с ним.

Если же в доме только делается ремонт, и начинка для электрощитка еще не куплена, выбор за Вами и вашим мастером. Можете установить отдельно автоматический выключатель и УЗО, или же обойтись универсальным прибором защиты — дифавтоматом.

Однако имейте в виду: второй вариант компактнее, 2 модуля дифа вместо 3 (1 на автомат и 2 на УЗО). Если в щитке критично мало места, ставьте дифференциальный автомат.
