Как починить электроплиту: замена конфорок и диагностика неисправностей

13
0

Электроплита перестала греть, сработал автомат, конфорка «живет своей жизнью» или не регулирует нагрев? Ниже — понятная схема действий от первичной проверки до замены конфорки. Если что-то настораживает — не рискуйте, вызывайте мастера. Для брендовой техники удобно обратиться в профильный сервис по ремонту электроплит zanussi.

Электрика требует дисциплины. Всегда обесточивайте плиту на вводном автомате, а не только кнопкой на панели. Работайте с перчатками, фиксируйте фото разводки проводов перед разборкой и не тяните силовые винты «на глаз» — перетянутый клеммник греется и горит.

Диагностика: с чего начать и как понять, что именно вышло из строя

Сначала убедитесь, что проблема действительно в плите, а не в питании или посуде. Бывает, что «неисправность» — это банальная ошибка в подключении или окисление контакта.

Сделайте базовые проверки:

  • Подача питания. Проверьте, не выбит ли автомат, не сработало ли УЗО. Осмотрите кабель и розетку на следы нагрева и оплавления.
  • Клеммная колодка плиты. Откройте крышку, оцените состояние перемычек (для однофазного, двух- или трехфазного подключения), подтяните винты. Ослабленные контакты — частая причина перегорания.
  • Блокировка и таймер. На многих моделях включена «защита от детей» или таймер отключения. Сбросьте настройки, проверьте индикацию.
  • Симптомы по признакам:
  • Не греет одна конфорка — вероятен обрыв ТЭНа, износ регулятора мощности или плохой контакт на флажковых клеммах.
  • Греет только на максимуме — умирает регулятор мощности (переключатель ступеней/симмерстат).
  • Выбивает автомат — короткое замыкание: пробой ТЭНа на корпус, влага в элементе, оплавление клеммника.
  • Все конфорки «мертвые» — питание/клеммник/сетевой фильтр/главный переключатель.
  • Рывками включает-выключает — перегрев и срабатывание термостата, плохая вентиляция, мусор в вентиляторах (стеклокерамика, особенно духовые шкафы).
  • Осмотр под варочной поверхностью. Ищите следы нагара, «сладкую» коричневую изоляцию, потемнение под клеммами. Любой след перегрева — повод зачистить, заменить наконечники, поставить новые керамические держатели.

Дальше — измерения мультиметром (режим «сопротивление»/«прозвонка»):

  • ТЭН конфорки (радиант/чугун): при мощности 1–2 кВт сопротивление в пределах 25–50 Ом. Бесконечность — обрыв; почти ноль — короткое.
  • Пробой на корпус: один щуп на контакт ТЭНа, второй на землю/корпус. Должно быть бесконечное сопротивление.
  • Регулятор мощности (симмерстат/переключатель): на нужных положениях есть/нет контакта согласно маркировке контактов. При полном хаосе показаний — под замену.

Если плита стеклокерамическая, убедитесь, что на панели нет воды и крошек: сенсор заблокируется и перестанет реагировать. Высушите поверхность, отключите питание на 10–15 минут для «холодного» сброса.

Замена конфорок: чугунные, стеклокерамические Hi-Light и что делать с индукцией

Замена зависит от типа нагревателя. Прежде чем разбирать, найдите шильдик с моделью, сфотографируйте схему и разъемы. Покупайте элемент с совпадающим диаметром и мощностью — «почти подходящая» конфорка перегреет регулятор или будет работать в полсилы.

Чугунные конфорки (ЭПК)

Классические «блины» встречаются в отдельно стоящих плитах. Алгоритм простой:

  1. Обесточьте плиту, снимите верхнюю крышку/столешницу (обычно винты по периметру).
  2. Отсоедините два силовых провода и «землю». Зафиксируйте фото подключений.
  3. Открутите прижимное кольцо/скобу конфорки, выньте элемент.
  4. Прозвоните старую конфорку. Если обрыв или пробой на корпус — однозначно под замену.
  5. Поставьте новую, зачистите клеммы, замените обгоревшие флажки на термостойкие (керамика или латунь с термоусадкой).
  6. Соберите, подтяните крепеж, включите и тестируйте на всех режимах.

Полезно:

  • Используйте клеммы 6,3 мм правильной ширины и усадку, рассчитанную на 180–200 °C.
  • Не ставьте мощность выше штатной. «Прокачать» плиту так не получится, сгорит переключатель.

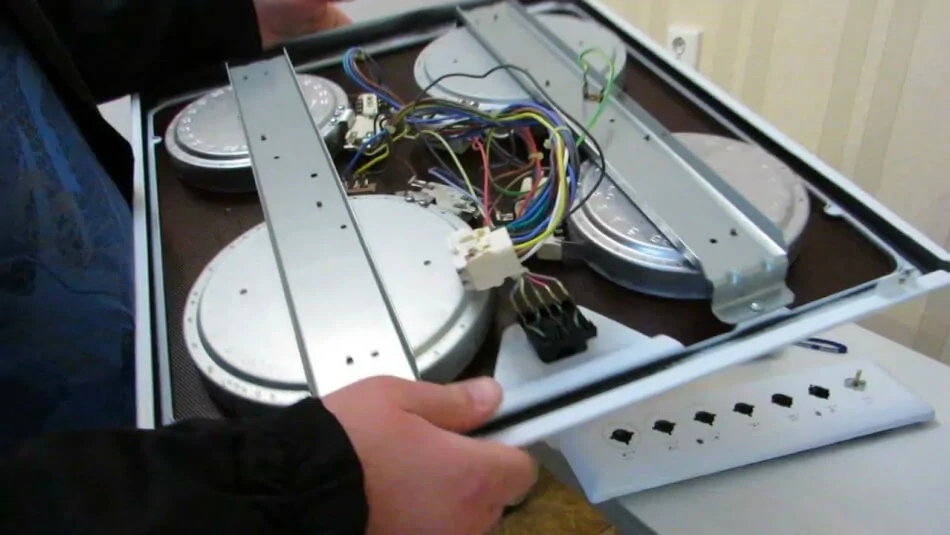

Стеклокерамические Hi-Light/ленточные элементы

Под стеклокерамикой лежит плоская радиантная катушка или ленточный элемент. Замена требует аккуратности:



  1. Снимите варочную панель: открутите саморезы снизу, аккуратно поднимите стекло (лучше присосками), положите на мягкую подложку.
  2. Осмотрите термодатчики/термопредохранители возле конфорок — часто сгорают именно они, а не сам элемент.
  3. Отфотографируйте разводку. У двойных/тройных конфорок — несколько пар контактов и отдельный провод на датчик.
  4. Прозвоните ТЭН: 25–50 Ом — норма для 1–2 кВт. Бесконечность — обрыв.
  5. Замените элемент на аналог по диаметру и мощности, переставьте термодатчик (если он отдельный) и аккуратно уложите провода вдоль штатных каналов.
  6. Перед сборкой протрите стекло и рамку, чтобы не зажать пыль и крошки — они приводят к «точечному» перегреву.

Советы:

  • Двойные конфорки часто «половинчатые» из-за сгоревшего внешнего контура. Проверьте оба.
  • Если греет только «вкл/выкл» без плавности — посмотрите на регулятор мощности или силовое реле на плате.

Индукционные конфорки: когда лучше не лезть

Индукция нагревает посуду, а не стекло. Симптомы и ремонт отличаются:

  • Если конфорка не видит посуду — проверьте дно (магнитится ли), диаметр, центрирование.
  • Ошибки по перегреву/перепадам — чистка вентиляторов, восстановление охлаждения, замена термодатчиков.
  • Не включается одна зона — возможен выход из строя силового модуля (IGBT/выпрямитель/драйвер), обрыв катушки.

Без опыта паять силовую электронику рискованно: высоковольтные конденсаторы держат заряд. Здесь рациональнее сервис. Механическая часть — чистка вентиляции, замена вентилятора, термодатчика — допустима при аккуратной разборке.

Электрика и безопасность: питание, клеммник, регуляторы, термозащита

Часть «капризов» электроплиты кроется не в конфорках:

  • Клеммная колодка. Нагрев и потемнение изоляции — признак плохого контакта. Снимите обгоревшие концы, обожмите новые наконечники НШВИ/НКИ, подтяните винты. Поменяйте оплавленные перемычки.
  • Сечение кабеля и автомат. Для плиты 7–9 кВт типично: 1-фаза — 3×6 мм² и автомат 32–40 А; 3-фазы — 5×2,5 мм² и автоматы 16 А на фазу. Неподходящее сечение — перегрев и ложные срабатывания.
  • Регуляторы мощности (симмерстаты/переключатели). Если конфорка «только максимум» — внутри регулятора подгорела контактная группа. Решение — замена на модель с тем же индексом (по шильдику). Тест мультиметром: на разных положениях меняется схема замыкания контактов.
  • Термозащита. У стеклокерамики рядом с конфоркой стоит термопредохранитель. Когда он в обрыве — конфорка молчит. Подбирайте по температуре срабатывания и габаритам, не ставьте «наобум».
  • Сетевой фильтр/варистор. При скачках напряжения открыт фильтр — плита может «молчать». Осмотрите плату на вздутые конденсаторы, трещины, потемнение.

Порядок после ремонта:

  1. Проверьте «землю»: корпус плиты должен иметь надежное соединение с PE. Прозвоните мультиметром.
  2. Замерьте напряжение. Между фазой и нулем — 220–230 В, между фазами — 380–400 В. Ошибка в перемычках легко дает 380 В на узле, где нужно 220 В — это поломка «на ровном месте».
  3. Прогон по режимам. Включайте зоны по очереди, затем вместе. Следите, не растет ли температура клеммника и не пахнет ли фенольной изоляцией.
  4. Отладка вентиляции. Очищайте решетки, убеждайтесь, что за плиты есть зазор для забора воздуха.

Короткий чек-лист безопасности:

  • Только обесточенная плита; конденсаторы плат — разрядите резистором.
  • Фото подключений до снятия каждой клеммы.
  • Термоизоляция и керамические наконечники в горячих зонах.
  • Без «скруток» на силе — только обжим и болтовое соединение.

Частые вопросы и скрытые причины поломок

Нередко проблема не техническая, а эксплуатационная. Вот что стоит проверить, прежде чем менять дорогие узлы.

  • Посуда и дно. Неровное или тонкое дно на стеклокерамике ухудшает теплоотдачу — срабатывает защита, кажется, что конфорка «слабо греет». Для индукции обязательна ферромагнитность и правильный диаметр.
  • Проливы и грязь. Попавшая под стекло жидкость «ложит» сенсоры. Разберите верх, уберите влагу, просушите, проверьте шлейф панели.
  • Трещины стекла. Микротрещина вокруг конфорки со временем становится очагом перегрева. Стекло меняйте целиком, это силовой элемент.
  • Неправильная сборка после уборки. Часто после чистки забывают вернуть термодатчик на место или кладут его без прижима — конфорка уходит в защиту.
  • Переключатель режимов духовки и «общий ноль». В комбинированных плитах общая цепочка питания некоторых конфорок проходит через этот переключатель — если он горелый, «умирают» сразу несколько зон.
  • Ошибки по сети. Плавающее напряжение, общий удлинитель с мощным оборудованием, плохой контакт в розетке — все это дает «странные» отказы, которые не лечатся заменой ТЭНа.

Когда замена конфорки не помогает:

  • Регулятор мощности не отдает «ступени» — конфорка нагревается без регулировки.
  • Плохой контакт на клемме вызывает локальный нагрев и отключение по термозащите, имитируя «дефект ТЭНа».
  • Плата управления управляет реле «дёргано» из-за окисленного шлейфа/кнопки. Очистите шлейф, проверьте пайки.

Полезные мелочи, которые экономят время и деньги:

  • Отмечайте маркером провода при разборке, даже если есть фото. В реальности кадры иногда смазаны, а цвета одинаковые.
  • Подписывайте мощность каждой конфорки прямо на корпусе под стеклом — потом проще подбирать запчасть.
  • Меняйте парой: если сгорела одна «ближняя» лента у двойной конфорки, вторая часто на исходе. Дешевле поставить новый узел и забыть про проблему.

И помните: электроплита — не место для компромиссов с безопасностью. Выверенные подключения, правильная фурнитура, аккуратная сборка и проверка мультиметром перед запуском — залог того, что новая конфорка прослужит столько, сколько задумано производителем.
