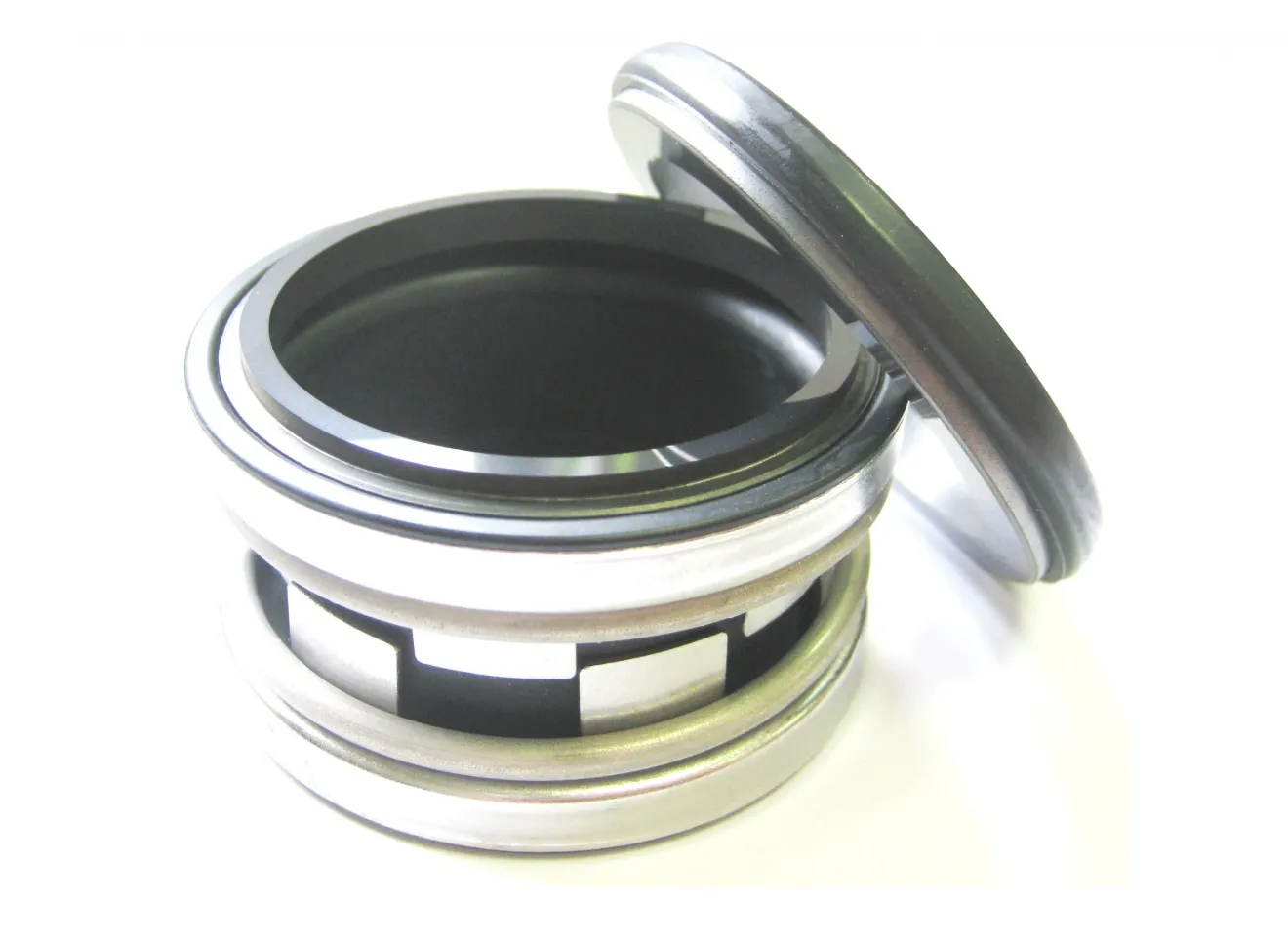

Ключевые элементы и принцип работы
- Рабочие поверхности: пара торцев, которая удерживает жидкость внутри камеры насоса.
- Смазочно-плотностная система: зазор между поверхностями заполняется жидкостью или газом, что снижает термическое трение и износ.
- Пружина или гибкий элемент: обеспечивает нужное прижатие пары торцов к друг другу и компенсацию осевых и радиальных смещений вала.
- Уплотняющее кольцо и стальной/керамический корпус: передают нагрузку и обеспечивают герметичность.
Типичная задача — минимизация утечки при заданном давлении, скорости и температуре среды. Важна совместимость материалов и геометрия уплотнения с конкретной конфигурацией насоса.
Конструктивные варианты
- Одинарное торцевое уплотнение: одна пара рабочих поверхностей, простота и экономичность.
- Двойное торцевое уплотнение: две пары поверхностей с барьерной жидкостью между ними; снижает риск утечки при высокого давления или агрессивной среде.
- Уплотнения с барьерной жидкостью: используется для химически агрессивных и вязких сред; барьерная жидкость защищает уплотнение от контакта с средой.
- С самоуправляемыми пружинами или изолированными системами: повышенная устойчивость к вибрациям и осевым смещениям.
Существуют также вариации под конкретные среды: водяные, масляные, газовые и сорбционные среды, каждая с особенностями подбора материалов и конструкции.
Материалы рабочих поверхностей и уплотняющих элементов
Поверхности торцев обычно изготавливают из керамики, карбида кремния (SiC), графита и некоторых металлов. Комбинации материалов подбираются под химическую совместимость среды, температуру и скорость вращения. Часто применяют пары: керамика/керамика, керамика/графит, графит/графит, металло-graphite вариации. Пружины обычно из нержавеющей стали, реже — из нержавеющих сплавов с защитной обработкой.
Уплотняющие кольца могут быть из эластомеров или термореактивных материалов; выбор зависит от среды и темпереатуры. Важно, чтобы уплотнение выдерживало давление, не вступало в реакцию с жидкостью и сохраняло форму при нагреве.
Условия эксплуатации и выбор уплотнения
- Температура и давление: определяют выбор материалов и тип уплотнения (одинарное/двойное, барьерная жидкость).
- Химическая совместимость: агрессивные среда требуют специальных материалов (например, карбид кремния против коррозионно-активных жидкостей).
- Скорость вращения и вязкость среды: влияют на тепловую нагрузку и смазку.
- Конструкция насоса и доступность обслуживания: двойные уплотнения удобнее в сложных условиях, но требуют более частого контроля.
Перед выбором рекомендуется свериться с паспортом насоса, каталожными номерами уплотнений и рекомендациями производителя. Неправильный выбор может привести к ускоренному износу и утечкам.
Монтаж, обслуживание и диагностика
Установка требует чистоты и соблюдения рекомендаций по затяжке; велика роль правильной установки торцовых поверхностей. Регулярно проверять уплотнение на наличие следов утечки, вибраций и перегрева. В случае повышения шума или повышения температуры жидкости необходимо остановить насос и проверить узел.
- Периодическая замена уплотнений по регламенту и контроль за состоянием барьерной жидкости (если она применяется).
- Соблюдение чистоты: попадание загрязнений в зазор сокращает срок службы.
- Правильная затяжка и посадка: избегайте перекосов и задержек крепления.
Типичные признаки отказа и причины
- Утечки рабочей среды — прямой сигнал к замене или регулировке уплотнения.
- Повышенная температура в области уплотнения — перегрев или несоответствие смазочно-плотной среды.
- Повышенная вибрация и шум — возможна деформация торцевых поверхностей или неправильная сборка.
- Коррозия или разрушение материалов — вызвано химической агрессией или усталостью материалов.
Итог
Успех эксплуатации насосов во многом зависит от правильного выбора и своевременного обслуживания торцевых уплотнений. Грамотная подборка материалов, учет режимов работы и качественный монтаж позволяют снизить утечки, продлить срок службы оборудования и снизить общую себестоимость владения насосами.
